Jako doświadczony ekspert w dziedzinie budownictwa, często spotykam się z pytaniami dotyczącymi kluczowych elementów konstrukcyjnych, które zapewniają trwałość i bezpieczeństwo obiektów. Jednym z nich, niezwykle istotnym, choć często niedocenianym, jest dylatacja. To celowo projektowane szczeliny, które dzielą budynek na mniejsze, niezależnie pracujące fragmenty, co pozwala kompensować odkształcenia i naprężenia wynikające z różnorodnych czynników. Prawidłowe zastosowanie dylatacji jest absolutnie kluczowe dla długowieczności każdej konstrukcji, a jej brak lub błędy w wykonaniu mogą prowadzić do poważnych konsekwencji. W tym artykule przedstawię konkretne, oparte na normach wytyczne dotyczące rozstawu dylatacji, bazując na moim doświadczeniu i obowiązujących przepisach.
Maksymalny rozstaw dylatacji w budynku kluczowe wartości i czynniki wpływające
- Dylatacje to celowe szczeliny kompensujące odkształcenia materiałów (termiczne, skurczowe, osiadania gruntu), zapobiegające pęknięciom i uszkodzeniom konstrukcji.
- Konieczny rozstaw dylatacji zależy od rodzaju materiału (np. mur, żelbet), typu konstrukcji, warunków eksploatacji (budynek ogrzewany/nieogrzewany) oraz geometrii obiektu.
- Kluczowe normy to PN-EN 1996-2 (Eurokod 6) dla konstrukcji murowanych i PN-EN 1992-1-1 (Eurokod 2) dla żelbetowych.
- Dla murów z betonu komórkowego rozstaw wynosi 20-25 m, dla ceramicznych 12 m, a dla silikatowych 8 m.
- W konstrukcjach żelbetowych rozstaw waha się od 30 m (budynki nieogrzewane) do 40-50 m (budynki ogrzewane).
- W posadzkach i wylewkach betonowych dylatacje skurczowe wykonuje się co 4-6 m.
Czym jest dylatacja i dlaczego budynek „pracuje”?
Zacznijmy od podstaw: dylatacja to nic innego jak celowo zaprojektowana szczelina, która dzieli konstrukcję budynku na mniejsze, niezależne sekcje. Jej głównym zadaniem jest umożliwienie swobodnych ruchów poszczególnych części obiektu, które wynikają z naturalnego "pracowania" materiałów. Dlaczego budynek "pracuje"? To zjawisko jest konsekwencją wielu czynników. Materiały budowlane, takie jak beton, stal czy mur, podlegają odkształceniom pod wpływem zmian temperatury rozszerzają się w cieple i kurczą w mrozie. Dodatkowo, beton podczas wiązania i twardnienia ulega skurczowi, co również generuje naprężenia. Nie możemy zapominać o osiadaniu gruntu, które, jeśli jest nierównomierne, może prowadzić do znacznych obciążeń konstrukcji. Drgania, na przykład te pochodzące z ruchu ulicznego czy pracujących maszyn, to kolejny czynnik, który budynek musi być w stanie absorbować. Dylatacje są więc projektowane właśnie po to, aby te ruchy kompensować, zapobiegając powstawaniu niekontrolowanych pęknięć i uszkodzeń.
Rodzaje dylatacji: poznaj ich kluczowe funkcje
Aby w pełni zrozumieć rolę dylatacji, warto poznać ich główne typy, z których każdy pełni nieco inną funkcję, choć wszystkie dążą do jednego celu zapewnienia stabilności i trwałości konstrukcji. W mojej praktyce wyróżniam cztery podstawowe rodzaje:
- Dylatacje konstrukcyjne: Oddzielają fragmenty budynku, które charakteryzują się odmienną statyką. Są niezbędne na przykład przy rozbudowie istniejącego obiektu, gdzie nowa część może mieć inne obciążenia lub sposób posadowienia, lub gdy mamy do czynienia ze zróżnicowanymi warunkami gruntowymi pod fundamentami.
- Dylatacje termiczne: Ich rola polega na kompensowaniu ruchów materiałów, które są spowodowane zmianami temperatury. Są one szczególnie ważne w długich elementach konstrukcyjnych, takich jak ściany czy stropy, a także w warstwach elewacyjnych, które są bezpośrednio narażone na wahania temperatur.
- Dylatacje technologiczne: Wynikają bezpośrednio z procesu budowy i właściwości użytych materiałów. Najlepszym przykładem jest tutaj kompensacja skurczu betonu podczas jego wiązania i twardnienia. Pozwalają one na kontrolowane rozłożenie naprężeń powstających w trakcie tych procesów.
- Dylatacje przeciwdrganiowe: Służą do izolowania budynku lub jego części od drgań. Mogą to być drgania pochodzące z zewnętrznych źródeł, takich jak ruch uliczny, kolejowy, czy też z wewnątrz obiektu, na przykład od ciężkich maszyn przemysłowych. Ich celem jest ochrona konstrukcji przed szkodliwym wpływem wibracji.
Konsekwencje braku dylatacji: od pęknięć na ścianach po poważne uszkodzenia konstrukcji
Niestety, często spotykam się z sytuacjami, gdzie dylatacje są traktowane po macoszemu są pomijane w projekcie, źle rozmieszczone lub niewłaściwie wykonane. Konsekwencje takich zaniedbań są niestety bardzo poważne i mogą prowadzić do kosztownych napraw, a nawet zagrozić bezpieczeństwu użytkowania obiektu. Najbardziej widocznym i powszechnym problemem są pęknięcia ścian, które pojawiają się w miejscach, gdzie naprężenia przekroczyły wytrzymałość materiału. To nie tylko defekt estetyczny, ale sygnał, że konstrukcja jest poddawana niekontrolowanym obciążeniom. Podobnie, brak dylatacji w elewacji może skutkować jej uszkodzeniami, odspajaniem się tynków czy pękaniem okładzin. W posadzkach i wylewkach betonowych, gdzie skurcz materiału jest szczególnie wyraźny, brak dylatacji prowadzi do powstawania nieestetycznych i trudnych do naprawienia rys oraz pęknięć. W skrajnych przypadkach, zwłaszcza w dużych i złożonych obiektach, niewłaściwe zaprojektowanie lub wykonanie dylatacji może skutkować poważnymi problemami konstrukcyjnymi, zagrażającymi stabilności całego budynku. Dlatego tak ważne jest, aby już na etapie projektu, a następnie realizacji, poświęcić dylatacjom należytą uwagę.
Ile metrów między dylatacjami? Wytyczne według Polskich Norm
Dochodzimy do sedna sprawy, czyli do konkretnych wartości. Muszę podkreślić, że nie ma jednej uniwersalnej odpowiedzi na pytanie "co ile metrów dylatacja?". Rozstaw dylatacji nie jest wartością stałą, lecz zależy od wielu czynników, takich jak rodzaj materiału, typ konstrukcji, warunki eksploatacji (np. czy budynek jest ogrzewany), a także jego geometria. Na szczęście, kluczowe wytyczne w tym zakresie dostarczają nam Polskie Normy, które są adaptacją Eurokodów europejskich standardów projektowania konstrukcji. Przyjrzyjmy się im szczegółowo.
Ściany murowane (Eurokod 6): Jak rozstaw zależy od materiału?
W przypadku konstrukcji murowanych, podstawowym dokumentem, na którym opieramy się przy projektowaniu dylatacji, jest norma PN-EN 1996-2, czyli Eurokod 6. Moje doświadczenie pokazuje, że materiał, z którego wykonana jest ściana, ma absolutnie kluczowe znaczenie dla określenia maksymalnego dopuszczalnego rozstawu dylatacji. Różne materiały mają odmienne współczynniki rozszerzalności termicznej i skurczu, co bezpośrednio przekłada się na konieczność częstszego lub rzadszego stosowania przerw dylatacyjnych.

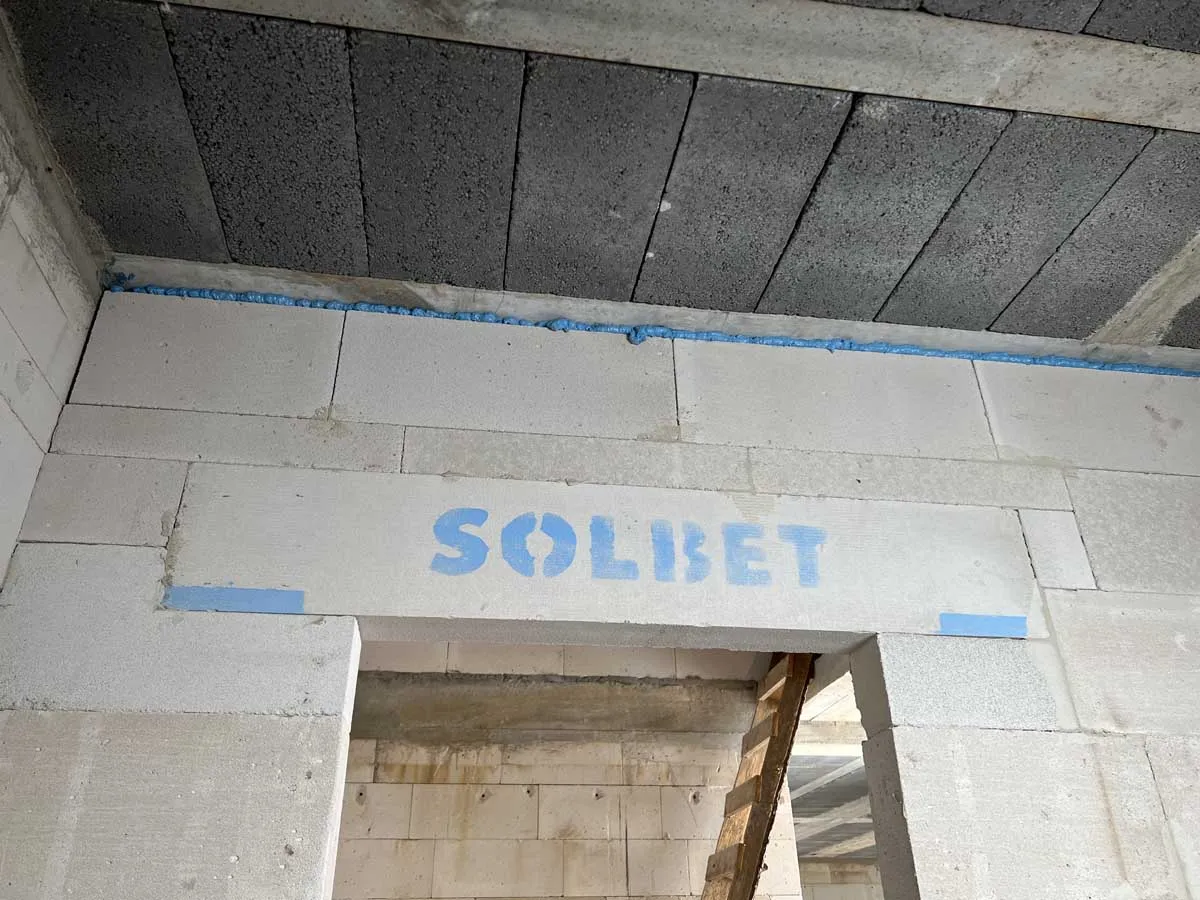

Beton komórkowy: Zalecenia dla ścian jedno- i dwuwarstwowych
Mury wykonane z betonu komórkowego charakteryzują się pewnymi specyficznymi właściwościami, które należy uwzględnić przy projektowaniu dylatacji. Zgodnie z wytycznymi, maksymalne odległości między dylatacjami pionowymi są następujące:
- W ścianach jedno- i dwuwarstwowych, gdzie spoiny pionowe są wypełnione zaprawą, zalecany rozstaw dylatacji wynosi co 25 metrów.
- Jeśli natomiast spoiny pionowe są niewypełnione, co zdarza się w niektórych technologiach, konieczne jest zagęszczenie dylatacji do co 20 metrów.
Warto zawsze sprawdzić specyfikację producenta bloczków, gdyż może on podawać dodatkowe zalecenia.
Elementy ceramiczne i silikatowe: Kluczowe różnice w rozstawie szczelin
Materiały takie jak ceramika i silikaty mają inne właściwości niż beton komórkowy, co wymusza odmienne podejście do rozstawu dylatacji. Z mojego doświadczenia wynika, że:
- Dla murów ceramicznych, zwłaszcza w warstwie zewnętrznej, zalecany rozstaw to około 12 metrów. Warto wspomnieć, że starsza norma PN-B-03002:2007 podawała dla ścian ze spoinami wypełnionymi znacznie większą wartość 30 m. Ta zmiana pokazuje, jak ewoluuje wiedza i jak ważne jest bazowanie na aktualnych przepisach.
- W przypadku murów z silikatów, ze względu na ich właściwości, zalecany rozstaw dylatacji jest jeszcze mniejszy i wynosi 8 metrów.
Te różnice są kluczowe i świadczą o tym, że każdy materiał wymaga indywidualnej analizy.

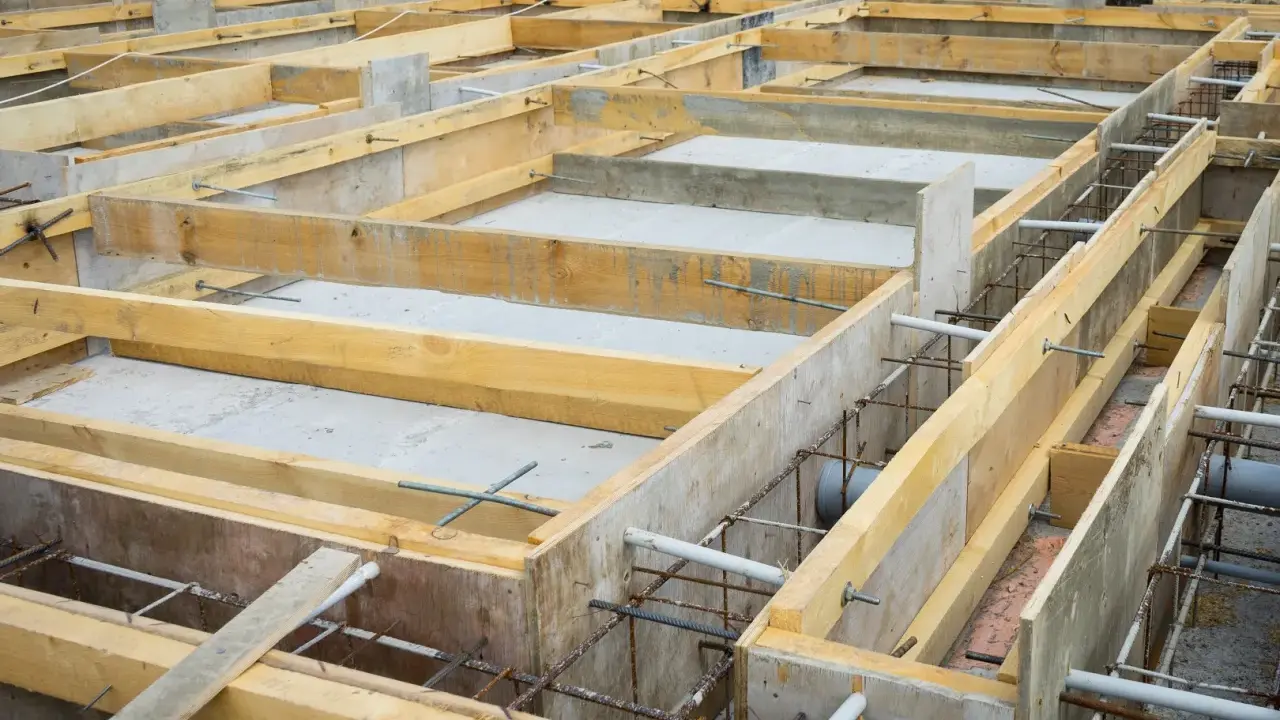

Konstrukcje żelbetowe (Eurokod 2): Jak ogrzewanie budynku wpływa na projekt?
Przechodząc do konstrukcji żelbetowych, musimy odwołać się do normy PN-EN 1992-1-1, czyli Eurokodu 2. Tutaj również kluczowe są wpływy temperatury i skurczu betonu. Co ciekawe, obecność ogrzewania w budynku ma znaczący wpływ na maksymalny rozstaw dylatacji. Budynki ogrzewane charakteryzują się mniejszymi wahaniami temperatury wewnętrznej, co przekłada się na mniejsze naprężenia termiczne w konstrukcji. Dlatego też, projektując dylatacje w obiektach żelbetowych, zawsze analizuję, czy budynek będzie ogrzewany, czy też będzie to obiekt nieogrzewany, na przykład magazyn czy hala produkcyjna.
Budynki ogrzewane a nieogrzewane: porównanie maksymalnych odległości
Różnice w maksymalnych odległościach między dylatacjami w konstrukcjach żelbetowych, w zależności od warunków termicznych budynku, są znaczące. Oto porównanie, które często wykorzystuję w mojej pracy:
| Typ budynku/elementu | Maksymalny rozstaw dylatacji |
|---|---|
| Budynki ogrzewane (ramowe lub ze ścianami usztywniającymi wewnątrz) | 40-50 m |
| Budynki nieogrzewane | 30 m |
| Masywne ściany żelbetowe (grubość 0,3-0,6 m) | do 8 m |
Jak widać, w budynkach ogrzewanych możemy sobie pozwolić na większe odległości między dylatacjami, co często upraszcza projekt i wykonawstwo. Jednakże, w przypadku masywnych ścian żelbetowych, nawet w ogrzewanych obiektach, dylatacje muszą być znacznie częstsze ze względu na duże objętości betonu i związane z tym naprężenia skurczowe.
Nie tylko metry się liczą: czynniki wpływające na rozmieszczenie dylatacji
Choć normatywne wartości rozstawu dylatacji są punktem wyjścia, w mojej pracy jako projektant zawsze podkreślam, że projektowanie dylatacji to sztuka kompromisu i dogłębnej analizy. Poza suchymi liczbami, istnieje szereg innych istotnych czynników, które muszą być wzięte pod uwagę, aby dylatacje spełniały swoją funkcję w sposób optymalny. Ignorowanie ich może prowadzić do tego, że nawet prawidłowo obliczony rozstaw okaże się niewystarczający.
Wpływ geometrii i długości budynku na konieczność stosowania przerw dylatacyjnych
Geometria budynku to jeden z najważniejszych czynników, który wpływa na rozmieszczenie dylatacji. Obiekty o prostym, prostokątnym kształcie są zazwyczaj łatwiejsze do zaprojektowania pod tym kątem. Jednakże, gdy mamy do czynienia z bardziej złożonymi kształtami, takimi jak litera L, T, U, czy innymi nieregularnymi formami, konieczność stosowania dylatacji staje się znacznie większa. W miejscach, gdzie występują nagłe zmiany kierunku lub szerokości budynku, koncentrują się naprężenia, które muszą być skompensowane. Podobnie, całkowita długość obiektu ma bezpośrednie przełożenie na liczbę i rozstaw dylatacji. Im dłuższy budynek, tym większe są jego odkształcenia termiczne i skurczowe, co naturalnie wymusza częstsze stosowanie przerw dylatacyjnych, aby podzielić go na mniejsze, niezależnie pracujące sekcje.
Rola warunków gruntowych i sposobu posadowienia obiektu
Warunki gruntowe to kolejny element, który nie może zostać pominięty. Jeśli budynek posadowiony jest na gruntach o zróżnicowanej ściśliwości na przykład jedna część na gruncie nośnym, a druga na słabym, nasypowym istnieje duże ryzyko nierównomiernego osiadania. W takich sytuacjach, nawet jeśli konstrukcja jest jednorodna, konieczne staje się zastosowanie dylatacji konstrukcyjnych, które pozwolą na niezależne osiadanie poszczególnych części obiektu, zapobiegając powstawaniu niebezpiecznych naprężeń. Podobnie, sposób posadowienia czy to na płycie fundamentowej, ławach, czy palach może wpływać na sztywność fundamentu i jego podatność na osiadania, co również musi być uwzględnione w projekcie dylatacji.
Znaczenie technologii wykonania i klasy zastosowanego betonu
Nie możemy zapominać o wpływie technologii wykonania i właściwości samego materiału. Szybkość betonowania, warunki dojrzewania i pielęgnacji betonu mają bezpośredni wpływ na intensywność skurczu. Na przykład, zbyt szybkie wysychanie betonu może zwiększyć jego skurcz, co z kolei może wymagać gęstszego rozmieszczenia dylatacji technologicznych. Podobnie, klasa zastosowanego betonu, a co za tym idzie jego wytrzymałość i właściwości reologiczne, również odgrywa rolę. Betony o wyższej klasie mogą mieć nieco inne charakterystyki skurczowe. Jako projektant, zawsze zwracam uwagę na te aspekty i często konsultuję się z wykonawcami, aby upewnić się, że projektowane dylatacje są adekwatne do przyjętej technologii i warunków budowy.
Dylatacja w praktyce: zasady dla różnych elementów budynku
Dylatacje to nie tylko domena głównych elementów konstrukcyjnych, takich jak ściany czy stropy. Moje doświadczenie pokazuje, że są one absolutnie niezbędne w wielu innych częściach budynku, często tych, które są najbardziej narażone na bezpośrednie działanie czynników zewnętrznych lub intensywne użytkowanie. Pamiętajmy, że każda warstwa, od fundamentu po dach, "pracuje" i wymaga odpowiedniego podejścia, aby zapobiec uszkodzeniom.
Posadzki i wylewki betonowe: Jak uniknąć pękania i odspajania?
W posadzkach i wylewkach betonowych dylatacje skurczowe są wręcz obowiązkowe. Beton podczas wiązania i wysychania kurczy się, a jeśli nie ma możliwości swobodnego odkształcenia, powstaną w nim niekontrolowane pęknięcia. Aby tego uniknąć, zaleca się wykonywanie dylatacji skurczowych co 4-6 metrów. Kluczowe jest również dzielenie dużych powierzchni na mniejsze, regularne pola. Warto pamiętać, że dylatacje powinny być również wykonane w miejscach, gdzie posadzka styka się ze ścianami, słupami czy innymi stałymi elementami konstrukcyjnymi. To pozwala na swobodne ruchy posadzki i zapobiega jej odspajaniu się od podłoża.
Ogrzewanie podłogowe: Gdzie dylatacja jest absolutnie niezbędna?
Wylewki z ogrzewaniem podłogowym to szczególny przypadek, gdzie dylatacje nabierają jeszcze większego znaczenia. Ze względu na cykliczne zmiany temperatury, którym poddawana jest wylewka, naprężenia termiczne są tu znacznie intensywniejsze. Dlatego też, dylatacje są absolutnie niezbędne. Należy przede wszystkim oddzielić strefy grzewcze od nieogrzewanych, a także wydzielić pola grzewcze w zależności od ich powierzchni i kształtu. W przypadku jastrychów anhydrytowych, które charakteryzują się mniejszym skurczem niż cementowe, maksymalna powierzchnia bez dylatacji może wynosić do 100 m², a długość boku nie powinna przekraczać 10 m. Zawsze jednak zalecam konsultację z producentem systemu ogrzewania podłogowego i materiału wylewki, aby zastosować optymalne rozwiązania.
Elewacje, balkony i tarasy: Jak zabezpieczyć najbardziej narażone elementy?
Elewacje, balkony i tarasy to elementy budynku, które są najbardziej narażone na bezpośrednie działanie zmiennych warunków atmosferycznych słońca, deszczu, mrozu i wiatru. W związku z tym, odkształcenia termiczne są tu szczególnie intensywne. W warstwach elewacyjnych zaleca się stosowanie dylatacji pionowych co 8-12 metrów. Dylatacje poziome w warstwach elewacyjnych wykonuje się zazwyczaj co dwie kondygnacje, ale nie rzadziej niż co 9 metrów. Na balkonach i tarasach kluczowe są dylatacje obwodowe (brzegowe), które oddzielają jastrych od ścian budynku. Pozwala to na swobodne ruchy płyty balkonu lub tarasu względem konstrukcji głównej i zapobiega pęknięciom w narożach. Ignorowanie dylatacji w tych miejscach to prosta droga do powstawania pęknięć, zacieków i uszkodzeń, które są trudne i kosztowne w naprawie.Najczęstsze błędy przy dylatacjach i jak ich unikać
Mimo że teoria dotycząca dylatacji jest dość dobrze ugruntowana, w mojej praktyce często spotykam się z błędami wykonawczymi, które niweczą cały wysiłek projektowy. Niestety, te błędy mogą prowadzić do poważnych problemów, nawet jeśli projekt był poprawny. Kluczem do sukcesu jest nie tylko wiedza, ale i staranność na każdym etapie realizacji.
Błędne umiejscowienie lub całkowity brak szczeliny
Jednym z najpoważniejszych błędów jest błędne umiejscowienie dylatacji lub jej całkowity brak. Zdarza się, że dylatacja jest wykonywana tam, gdzie nie ma na nią potrzeby, co jest marnotrawstwem czasu i materiałów, a jednocześnie pomijana jest w miejscach kluczowych, gdzie koncentrują się naprężenia. Całkowity brak dylatacji w długich elementach konstrukcyjnych, posadzkach czy elewacjach jest prostą drogą do niekontrolowanych pęknięć, które nie tylko szpecą, ale mogą również wskazywać na poważne problemy konstrukcyjne. Takie błędy niweczą cel dylatacji, prowadząc do uszkodzeń, które miały być przecież zapobiegane.
Niewłaściwa szerokość i wypełnienie dylatacji: cichy wróg konstrukcji
Nawet jeśli dylatacja zostanie umiejscowiona prawidłowo, jej skuteczność może zostać zniweczona przez niewłaściwą szerokość lub użycie nieodpowiedniego materiału wypełniającego. Dylatacja, która jest zbyt wąska, nie będzie w stanie skompensować przewidzianych ruchów konstrukcji, co doprowadzi do jej zaciśnięcia i przeniesienia naprężeń na sąsiednie elementy. Z kolei dylatacja zbyt szeroka może być trudna do prawidłowego wypełnienia i może stanowić słaby punkt konstrukcji. Kluczowe jest również wypełnienie. Materiał wypełniający musi być elastyczny i trwały, odporny na warunki atmosferyczne i chemiczne. Użycie zbyt sztywnego materiału, na przykład zwykłej zaprawy cementowej, sprawi, że dylatacja przestanie pełnić swoją funkcję, a naprężenia będą przenoszone przez sztywne wypełnienie, prowadząc do pęknięć wokół szczeliny. To cichy wróg, który podstępnie osłabia konstrukcję.
Przeczytaj również: Varso Tower: 53 piętra, 310m najwyższy budynek w Warszawie
Brak ciągłości dylatacji w warstwach elewacyjnych i wykończeniowych
Ostatnim, ale równie ważnym błędem, jest brak ciągłości dylatacji w kolejnych warstwach budynku. Często widzę, że dylatacja konstrukcyjna jest poprawnie wykonana w głównej konstrukcji, ale nie jest przeniesiona na warstwy wykończeniowe, takie jak ocieplenie, tynk, posadzki czy sufity podwieszane. W efekcie, mimo prawidłowo wykonanej dylatacji w konstrukcji głównej, pojawiają się pęknięcia w tynku elewacyjnym, płytkach ceramicznych na posadzce czy w płytach gipsowo-kartonowych sufitu. Wynika to z tego, że każda warstwa pracuje niezależnie i musi mieć możliwość swobodnego odkształcania się. Dlatego zawsze podkreślam, że dylatacja musi być przemyślana i konsekwentnie prowadzona przez wszystkie warstwy przegrody, od konstrukcji po wykończenie, aby zapewnić jej pełną skuteczność i trwałość całego obiektu.
