Kabel do budynku gospodarczego: jak wybrać i ułożyć bezpiecznie?

Fundament bezpieczeństwa: jak zły kabel może prowadzić do pożaru?

Z mojego doświadczenia wynika, że jednym z najczęściej popełnianych błędów jest niedoszacowanie zapotrzebowania na moc i w konsekwencji wybór kabla o zbyt małym przekroju. To nie jest tylko kwestia "słabszego" działania urządzeń. To przede wszystkim poważne zagrożenie pożarowe. Gdy przez kabel płynie zbyt duży prąd w stosunku do jego przekroju, zaczyna się on przegrzewać. Izolacja kabla ulega degradacji, staje się krucha i może pękać, prowadząc do zwarć. W skrajnych przypadkach, przegrzany kabel może zapalić materiały łatwopalne znajdujące się w jego pobliżu, co w budynku gospodarczym, często pełnym drewna, siana czy chemikaliów, może mieć katastrofalne skutki dla bezpieczeństwa ludzi i mienia.

Inwestycja w spokój: uniknij kosztownych awarii i problemów w przyszłości.

Błędny wybór kabla to nie tylko ryzyko pożaru. To także szereg długoterminowych problemów, które mogą znacząco nadszarpnąć Twój portfel i nerwy. Zbyt mały przekrój kabla, zwłaszcza na dłuższych odcinkach, prowadzi do znacznych spadków napięcia. Oznacza to, że urządzenia nie będą pracować z pełną mocą, silniki mogą się przegrzewać, a elektronika może ulec uszkodzeniu. Konieczność częstych napraw, wymiana sprzętu, a w najgorszym wypadku wymiana całej wadliwej instalacji to koszty, których można i należy uniknąć. Co więcej, w przypadku awarii spowodowanej niewłaściwie dobraną instalacją, możesz napotkać problemy z uzyskaniem odszkodowania od ubezpieczyciela, który może zakwestionować zgodność instalacji z normami.

YKY czy YAKY który typ wybrać i nie żałować?

Wybór odpowiedniego materiału na kabel ziemny to jedna z pierwszych i najważniejszych decyzji. Na polskim rynku dominują dwa typy: YKY (miedziany) i YAKY (aluminiowy). Przyjrzyjmy się im bliżej.

YKY, czyli miedź: niezawodność i trwałość w standardzie.

Kabel YKY, z żyłami miedzianymi, to prawdziwy standard w instalacjach elektrycznych, zwłaszcza tych układanych w ziemi. Miedź charakteryzuje się doskonałą przewodnością prądu, co oznacza, że dla danej mocy i odległości potrzebujemy mniejszego przekroju niż w przypadku aluminium. Jest również znacznie bardziej elastyczna i odporna na uszkodzenia mechaniczne, co ułatwia układanie i zapewnia dłuższą żywotność instalacji. Moje doświadczenie pokazuje, że YKY to zawsze rekomendowany wybór dla większości instalacji gospodarczych, takich jak garaże, warsztaty czy budynki inwentarskie, gdzie niezawodność jest priorytetem.

YAKY, czyli aluminium: kiedy oszczędność ma sens i na co uważać?

Kabel YAKY, z żyłami aluminiowymi, to alternatywa, która kusi przede wszystkim niższą ceną i mniejszą wagą. Może to być kuszące, zwłaszcza przy bardzo długich odcinkach kabla. Należy jednak pamiętać o jego wadach: aluminium ma niższą przewodność niż miedź, jest mniej elastyczne i bardziej podatne na pękanie, zwłaszcza przy wielokrotnym zginaniu. Co najważniejsze, aby uzyskać tę samą obciążalność prądową co w przypadku kabla miedzianego, konieczne jest zastosowanie kabla YAKY o większym przekroju. Zazwyczaj jest to jeden lub dwa stopnie wyżej w skali przekrojów (np. zamiast 4 mm² miedzi, potrzebujemy 6 mm² lub 10 mm² aluminium). Należy to bezwzględnie uwzględnić w kalkulacjach, aby uniknąć problemów z przegrzewaniem i spadkami napięcia.

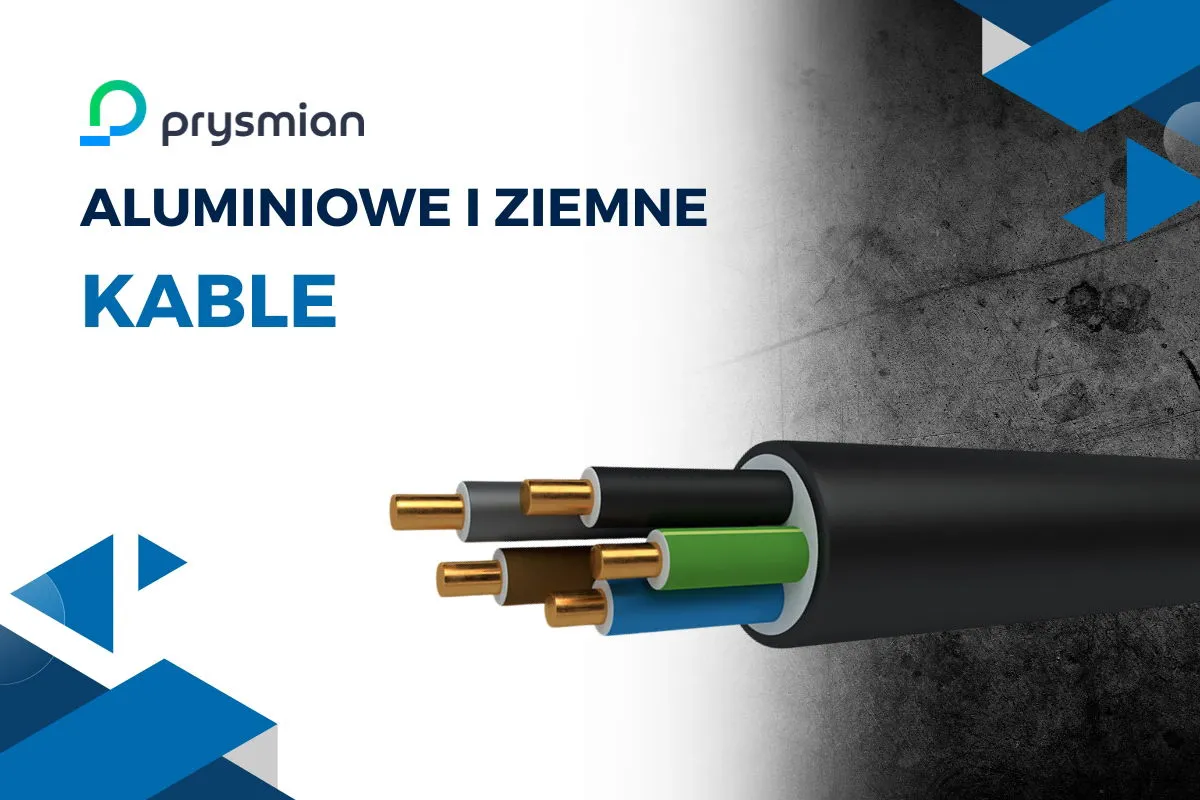

Miedź kontra aluminium: bezpośrednie porównanie kosztów i właściwości.

Przekrój kabla: najważniejszy parametr, którego nie możesz zignorować.

Dobór odpowiedniego przekroju kabla to absolutna podstawa bezpiecznej i efektywnej instalacji. To od niego zależy, czy prąd popłynie bez strat i przegrzewania. Nie ma tu miejsca na zgadywanie to kwestia precyzyjnych obliczeń.

Krok 1: Zsumuj moc urządzeń co będzie działać w Twoim garażu lub warsztacie?

Pierwszym krokiem jest oszacowanie całkowitego zapotrzebowania na moc. Musisz policzyć, jakie urządzenia planujesz podłączyć i jaka jest ich moc. Pamiętaj, aby uwzględnić moc szczytową, czyli moment, gdy wszystkie lub większość urządzeń będzie pracować jednocześnie. Przykładowe urządzenia to:

• Oświetlenie (lampy, świetlówki)
• Gniazdka (do ładowarek, drobnych elektronarzędzi)
• Elektronarzędzia (wiertarki, szlifierki kątowe, piły)
• Spawarki (szczególnie ważne, mają dużą moc)
• Kompresory powietrza
• Pompy, nagrzewnice

Zawsze warto zostawić sobie pewien zapas mocy na przyszłość nigdy nie wiadomo, jakie nowe urządzenie zechcesz podłączyć za kilka lat.

Krok 2: Zmierz odległość dlaczego każdy metr ma znaczenie dla spadków napięcia?

Odległość od źródła zasilania (np. rozdzielnicy głównej w domu) do budynku gospodarczego ma kolosalne znaczenie. Im dłuższy kabel, tym większa jego rezystancja, co prowadzi do spadków napięcia. Spadek napięcia to po prostu utrata energii w kablu, która objawia się niższym napięciem na końcu linii. Jeśli spadek napięcia jest zbyt duży, urządzenia mogą nie działać prawidłowo, a nawet ulec uszkodzeniu. Aby temu zapobiec i jednocześnie uniknąć przegrzewania się kabla, na dłuższych odcinkach musimy zastosować kabel o większym przekroju. Każdy metr kabla dodaje rezystancji, więc precyzyjny pomiar odległości jest niezbędny.

Od teorii do praktyki: przykładowe przekroje dla typowych scenariuszy.

Aby ułatwić Ci orientację, przedstawię kilka typowych scenariuszy i sugerowanych przekrojów kabli YKY (miedzianych), pamiętając, że są to jedynie przykłady i zawsze warto skonsultować się z elektrykiem:

• Mały garaż (oświetlenie, podstawowe gniazdka, sporadyczne użycie elektronarzędzi) na krótkim odcinku (do 20-30 metrów): W tym przypadku często wystarczający będzie kabel 3x2,5 mm² (jeśli zasilanie jest jednofazowe).
• Warsztat z umiarkowanymi elektronarzędziami (np. wiertarka stołowa, szlifierka, kompresor do 2 kW) na średnim odcinku (do 40-50 metrów): Tutaj rekomendowałabym już 3x4 mm² dla zasilania jednofazowego. Jeśli planujesz zasilanie trójfazowe, to 5x4 mm².

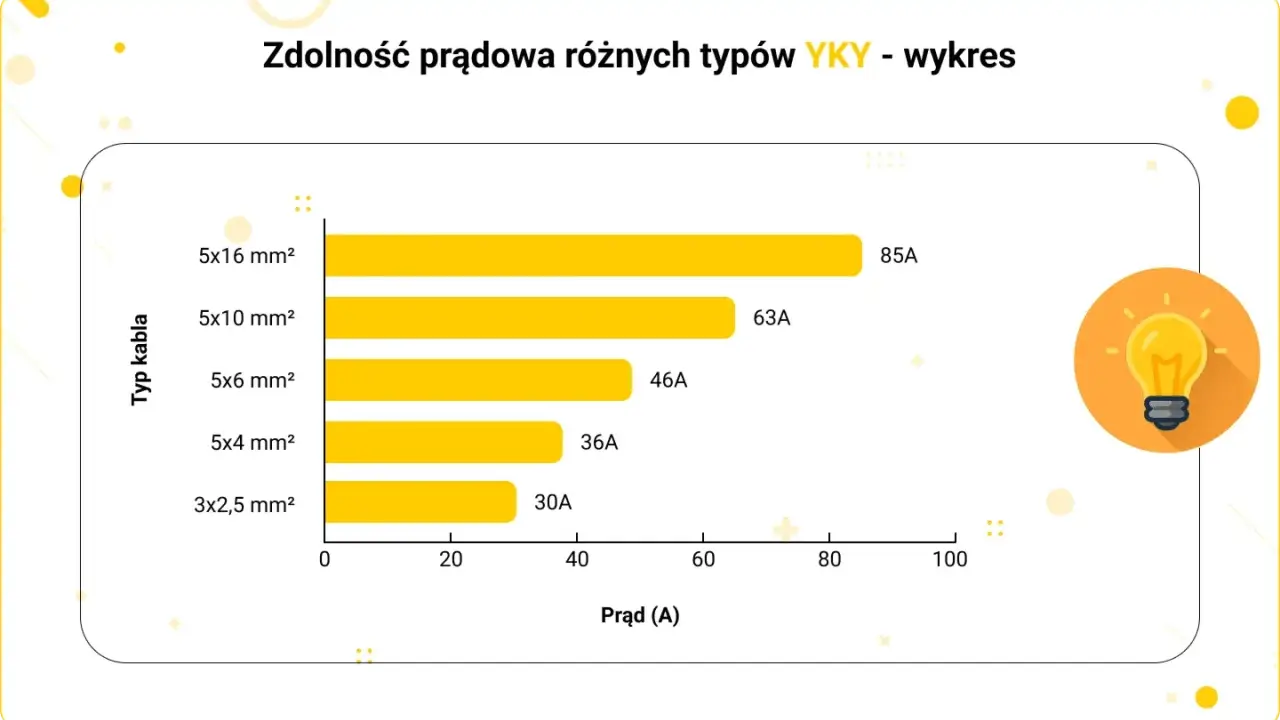

• Warsztat z maszynami o dużej mocy (spawarka, duży kompresor, maszyny stolarskie, tokarka) na długim odcinku (50-70 metrów): Dla takich zastosowań, szczególnie przy zasilaniu trójfazowym, niezbędny będzie kabel 5x6 mm² lub nawet 5x10 mm². W przypadku bardzo dużych mocy lub dłuższych odległości, może być konieczny nawet 5x16 mm². Pamiętaj, że dla kabli aluminiowych (YAKY) przekroje te musiałyby być odpowiednio większe.

Instalacja jedno- czy trójfazowa? Ile żył potrzebujesz?

Kolejnym kluczowym aspektem jest rodzaj zasilania, który zdecyduje o liczbie żył w kablu. To prosta zasada, ale jej zrozumienie jest niezbędne do prawidłowego wyboru.

Kabel 3-żyłowy: standard dla oświetlenia i zwykłych gniazdek (230V).

Jeśli planujesz w swoim budynku gospodarczym jedynie oświetlenie i standardowe gniazdka 230V do zasilania drobnych elektronarzędzi czy ładowarek, to kabel 3-żyłowy jest odpowiednim wyborem. Składa się on z trzech żył: fazowej (L), neutralnej (N) i ochronnej (PE). Taka konfiguracja jest wystarczająca do bezpiecznego i prawidłowego działania instalacji jednofazowej.

Kabel 5-żyłowy: niezbędny, jeśli planujesz "siłę" (400V) do maszyn i urządzeń.

W przypadku, gdy w Twoim warsztacie lub budynku gospodarczym mają pracować maszyny wymagające większej mocy, takie jak spawarki, duże kompresory, silniki trójfazowe czy inne urządzenia przemysłowe, niezbędny będzie kabel 5-żyłowy. Jest to tzw. "siła" (400V). Taki kabel zawiera trzy żyły fazowe (L1, L2, L3), jedną żyłę neutralną (N) i jedną żyłę ochronną (PE). Prawidłowe podłączenie i podział faz jest kluczowe dla stabilnej pracy urządzeń i bezpieczeństwa całej instalacji.

Czy kabel 4-żyłowy ma jeszcze zastosowanie? Wyjaśniamy.

Historycznie, do zasilania trójfazowego używano kabli 4-żyłowych (3xL + PEN, czyli przewód neutralno-ochronny). Jednakże, ze względu na nowoczesne standardy bezpieczeństwa i wymóg posiadania oddzielnych przewodów neutralnego (N) i ochronnego (PE), w nowych instalacjach preferuje się kable 5-żyłowe. Kabel 4-żyłowy mógłby być dopuszczalny tylko w specyficznych, rzadkich przypadkach i zawsze wymagałby dodatkowej analizy oraz zgody elektryka. Moja rada: dla świętego spokoju i pełnego bezpieczeństwa, zawsze wybieraj kabel 5-żyłowy do instalacji trójfazowej.

Jak poprawnie i zgodnie z przepisami ułożyć kabel w ziemi?

Sam wybór kabla to dopiero połowa sukcesu. Równie ważne jest jego prawidłowe ułożenie w ziemi, zgodnie z obowiązującymi normami. To gwarancja długotrwałej i bezawaryjnej pracy.

Na jakiej głębokości zakopać kabel? Bezpieczne minimum według norm.

Zgodnie z polskimi normami, a w szczególności normą N-SEP-E-004, minimalna głębokość zakopania kabla wynosi 70 cm. Jest to kluczowe dla ochrony kabla przed uszkodzeniami mechanicznymi, np. podczas prac ogrodowych, kopania czy innych działań w gruncie. Ułożenie kabla płycej znacząco zwiększa ryzyko jego przypadkowego przecięcia, co może prowadzić do zwarcia, porażenia prądem lub pożaru.

Podsypka z piasku i folia ostrzegawcza: dwa obowiązkowe elementy, o których nie można zapomnieć.

Aby zapewnić dodatkową ochronę, kabel powinien być ułożony na 10-centymetrowej warstwie piasku, a następnie przykryty kolejną 10-centymetrową warstwą piasku. Piasek działa jak amortyzator, chroniąc kabel przed ostrymi kamieniami i innymi elementami gruntu. Ponad warstwą piasku, około 20-30 cm nad kablem, należy bezwzględnie ułożyć niebieską folię ostrzegawczą. Folia ta, przeznaczona dla instalacji niskiego napięcia (do 1kV), jest sygnałem ostrzegawczym dla każdego, kto w przyszłości będzie prowadził prace ziemne w tym miejscu. Jej obecność może zapobiec przypadkowemu uszkodzeniu kabla i potencjalnej tragedii.

Rura osłonowa (peszel): kiedy jest absolutnie konieczna?

W niektórych miejscach, gdzie ryzyko uszkodzenia mechanicznego jest szczególnie wysokie, samo ułożenie kabla w ziemi z podsypką piaskową i folią może nie wystarczyć. Mówię tu o miejscach takich jak podjazdy, ścieżki, miejsca przejazdu ciężkich pojazdów czy obszary, gdzie planowane są intensywne prace ziemne. W takich sytuacjach absolutnie konieczne jest zastosowanie dodatkowych rur osłonowych, czyli peszli. Peszel, wykonany z tworzywa sztucznego, zapewnia dodatkową warstwę ochronną, która skutecznie zabezpiecza kabel przed naciskiem, uderzeniami i innymi uszkodzeniami. To niewielki koszt w porównaniu z ewentualnymi konsekwencjami uszkodzenia kabla.

Najczęstsze błędy przy wyborze kabla sprawdź, czy ich nie popełniasz.

Przez lata pracy w branży widziałam wiele błędów, które można było łatwo uniknąć. Chcę Cię przed nimi przestrzec, aby Twoja instalacja była bezpieczna i służyła Ci przez lata.

Błąd #1: "Na pewno wystarczy" czyli o ryzyku wyboru zbyt małego przekroju.

To chyba najpowszechniejszy i najbardziej niebezpieczny błąd. Myślenie "na oko" lub "na pewno wystarczy" przy doborze przekroju kabla to prosta droga do kłopotów. Jak już wspomniałam, zbyt mały przekrój prowadzi do przegrzewania się kabla, co nie tylko uszkadza jego izolację i skraca żywotność całej instalacji, ale przede wszystkim stwarza ogromne ryzyko pożaru. Przegrzany kabel to tykająca bomba, która może doprowadzić do tragedii. Zawsze lepiej jest przewymiarować kabel niż go niedowymiarować.

Błąd #2: Ignorowanie odległości i problemów ze spadkiem napięcia.

Wielu ludzi zapomina, że odległość ma znaczenie. Kabel o odpowiednim przekroju na 10 metrów, może być całkowicie niewystarczający na 50 metrów. Ignorowanie długości kabla prowadzi do znaczących spadków napięcia. Objawia się to nie tylko słabszą pracą urządzeń (np. silnik kompresora pracuje wolniej, spawarka nie daje pełnej mocy), ale także może prowadzić do ich uszkodzenia, zwłaszcza wrażliwej elektroniki. Spadki napięcia to także marnowanie energii, czyli wyższe rachunki za prąd.

Przeczytaj również: Moc cieplna budynku w kW: Jak obliczyć i nie popełnić błędu?

Błąd #3: Niewłaściwe ułożenie w ziemi, które prosi się o kłopoty.

Kabel ziemny jest po to, by leżeć bezpiecznie w ziemi. Niestety, często widzę instalacje, gdzie kabel jest zakopany zbyt płytko, bez podsypki piaskowej czy folii ostrzegawczej. Takie "oszczędności" to proszenie się o kłopoty. Płytko ułożony kabel jest łatwy do uszkodzenia mechanicznego podczas zwykłych prac ogrodowych. Brak folii ostrzegawczej oznacza, że nikt nie będzie wiedział o jego istnieniu, co zwiększa ryzyko przecięcia. Brak piasku naraża kabel na ostre kamienie. Każde takie uszkodzenie to ryzyko zwarcia, porażenia prądem, przerwy w dostawie energii i kosztownych napraw.

Twoja finalna checklista wyboru kabla do budynku gospodarczego.

Aby upewnić się, że podjąłeś właściwe decyzje, przygotowałam dla Ciebie krótką listę kontrolną. Przejdź przez każdy punkt, zanim przystąpisz do zakupu i instalacji.

1. Oceń zapotrzebowanie na moc: Sporządź listę wszystkich urządzeń, które będą podłączone, i zsumuj ich moc. Pamiętaj o zapasie na przyszłość i mocy szczytowej.
2. Zmierz odległość: Precyzyjnie zmierz długość kabla od źródła zasilania do budynku gospodarczego. Każdy metr ma znaczenie!
3. Wybierz typ zasilania: Zdecyduj, czy potrzebujesz instalacji jednofazowej (230V) czy trójfazowej (400V, "siła"). To kluczowe dla liczby żył.
4. Wybierz materiał kabla: Zdecyduj między miedzią (YKY) a aluminium (YAKY). Pamiętaj o różnicach w przewodności i konieczności dobrania większego przekroju dla YAKY.
5. Dobierz przekrój i liczbę żył: Na podstawie mocy, odległości i wybranego materiału, dobierz odpowiedni przekrój kabla i liczbę żył (3-żyłowy dla 230V, 5-żyłowy dla 400V). W razie wątpliwości, zawsze wybierz większy przekrój.
6. Zaplanuj ułożenie w ziemi: Upewnij się, że kabel zostanie zakopany na minimalnej głębokości 70 cm, z podsypką piaskową (10 cm pod i nad kablem) oraz niebieską folią ostrzegawczą.
7. Rozważ rury osłonowe (peszle): Zastosuj peszle w miejscach szczególnie narażonych na uszkodzenia mechaniczne (np. podjazdy).
8. Skonsultuj się z elektrykiem: Jeśli masz jakiekolwiek wątpliwości, zawsze rekomenduję konsultację z doświadczonym elektrykiem. Profesjonalista pomoże Ci w doborze kabla, obliczeniach i nadzorze nad instalacją, zapewniając bezpieczeństwo i zgodność z przepisami.
