Jak wytyczyć budynek? Sprawdź, zanim zaczniesz budowę!

Jako doświadczona ekspertka w dziedzinie budownictwa, zawsze podkreślam, że geodezyjne wytyczenie budynku to absolutnie fundamentalny moment, który decyduje o prawidłowym przebiegu całej inwestycji. To nie tylko formalność, ale precyzyjne przeniesienie Twojego projektu z papieru na grunt, gwarantujące zgodność z planami i przepisami, a co najważniejsze pozwalające uniknąć kosztownych błędów i przyszłych problemów.

Jak prawidłowo wytyczyć budynek: dlaczego to takie ważne?

Zanim wbijesz pierwszą łopatę, musisz mieć pewność, że Twój wymarzony dom stanie dokładnie tam, gdzie powinien. Geodezyjne wytyczenie budynku to nic innego jak precyzyjne, fizyczne przeniesienie geometrii projektowanego obiektu z zatwierdzonego projektu budowlanego na grunt. To kluczowy, a co najważniejsze, obowiązkowy etap budowy, który gwarantuje, że budynek zostanie posadowiony dokładnie w miejscu przewidzianym w dokumentacji, z zachowaniem odpowiednich odległości od granic działki i innych obiektów. Podstawę prawną tego obowiązku znajdziemy w art. 43 Ustawy Prawo budowlane, który jasno wskazuje, że wszystkie obiekty budowlane wymagające pozwolenia na budowę, a także niektóre realizowane na podstawie zgłoszenia (jak np. wolnostojące budynki mieszkalne jednorodzinne), muszą zostać geodezyjnie wytyczone.

Dla mnie, jako osoby z doświadczeniem w branży, jest to zawsze sygnał, że budowa wchodzi w fazę realizacji. To właśnie ten moment, kiedy projekt staje się rzeczywistością, a każdy kolejny krok musi być zgodny z precyzyjnymi oznaczeniami geodety. Bez tego ani rusz!

Wpis do dziennika budowy formalny start prac

Wpis geodety do dziennika budowy, potwierdzający wykonanie tyczenia, to nie tylko sucha formalność, ale oficjalne, formalne rozpoczęcie prac budowlanych. To dokumentacja, która potwierdza zgodność usytuowania obiektu z projektem zagospodarowania działki. Bez tego wpisu, wszelkie dalsze prace mogą zostać zakwestionowane, a Ty narazisz się na poważne problemy. Traktuj ten wpis jako pieczęć jakości i zgodności na samym początku Twojej budowlanej drogi.

Konsekwencje błędów lub zaniechania tyczenia

Zignorowanie wymogu geodezyjnego wytyczenia lub co gorsza, wykonanie go w sposób błędny, to prosta droga do poważnych kłopotów. Z mojego doświadczenia wiem, że oszczędności na tym etapie są zawsze pozorne i prowadzą do znacznie wyższych kosztów w przyszłości. Konsekwencje mogą być naprawdę dotkliwe:

• Kary administracyjne: Organy nadzoru budowlanego nie tolerują odstępstw od przepisów.
• Problemy z odbiorem budynku: Brak prawidłowego tyczenia uniemożliwi uzyskanie pozwolenia na użytkowanie.
• Spory sąsiedzkie: Nawet niewielkie naruszenie granic działki może skutkować długotrwałymi i kosztownymi konfliktami.
• Nakaz rozbiórki: W skrajnych przypadkach, gdy budynek został posadowiony niezgodnie z prawem, może zapaść decyzja o jego rozbiórce.

Prawidłowe tyczenie to Twoja polisa ubezpieczeniowa na spokojną budowę. Warto o tym pamiętać.

Kluczowe role w procesie wytyczenia domu

Proces wytyczenia budynku to praca zespołowa, choć z jasno określonymi rolami. Zawsze podkreślam, że każda z zaangażowanych stron ma swoje zadania i odpowiedzialności, które wzajemnie się uzupełniają, prowadząc do sukcesu.

Geodeta uprawniony ekspert na placu budowy

To absolutnie kluczowa postać w całym procesie. Pamiętaj, że jedyną osobą uprawnioną do wykonania geodezyjnego wytyczenia budynku jest geodeta posiadający odpowiednie uprawnienia zawodowe. Jego kwalifikacje i doświadczenie są gwarancją precyzji pomiarów i zgodności z obowiązującymi przepisami. To on odpowiada za to, aby Twój budynek stanął dokładnie w zaplanowanym miejscu. Nie ma tu miejsca na amatorszczyznę wybierz sprawdzonego fachowca.

Kierownik budowy nadzór i odpowiedzialność

Rola kierownika budowy w procesie tyczenia jest nie do przecenienia. To on sprawuje nadzór nad zgodnością prac z projektem i potwierdza ich wykonanie, między innymi poprzez podpis na szkicu tyczenia. Kierownik budowy często, w uzgodnieniu z wykonawcą, decyduje, jakie konkretnie elementy mają zostać wytyczone (np. tylko osie czy pełny obrys zewnętrzny fundamentów). Co ważne, to właśnie kierownik budowy jest odpowiedzialny za zapewnienie geodezyjnego wytyczenia. Jego obecność i współpraca z geodetą są niezbędne dla płynnego przebiegu prac.

Rola inwestora przygotowanie i współpraca

Jako inwestor, Twoja rola polega przede wszystkim na przygotowaniu niezbędnych dokumentów i zapewnieniu sprawnej współpracy między geodetą a kierownikiem budowy. To Ty dostarczasz geodecie wszystkie niezbędne plany i zgody. Pamiętaj, że jeśli nie ustanowiłeś kierownika budowy (co jest rzadkością w przypadku budowy domu jednorodzinnego, ale zdarza się przy mniejszych obiektach), to właśnie na Tobie spoczywa odpowiedzialność za zapewnienie prawidłowego wytyczenia. Aktywna postawa i dbałość o detale na tym etapie z pewnością zaowocują w przyszłości.

Proces wytyczenia budynku krok po kroku

Z mojego doświadczenia wynika, że zrozumienie całego procesu od A do Z znacząco redukuje stres i pozwala na lepsze przygotowanie. Oto, jak wygląda typowe geodezyjne wytyczenie budynku.

Przygotowanie dokumentów i wybór geodety

Pierwszym krokiem, który należy do Ciebie, jest zgromadzenie kompletu dokumentów. Bez nich geodeta nie będzie mógł rozpocząć pracy. Zawsze powtarzam moim klientom, że im lepiej przygotowana dokumentacja, tym sprawniej przebiegnie cała procedura. Oto lista najważniejszych z nich:

• Projekt budowlany, a w szczególności projekt zagospodarowania działki (mapa do celów projektowych z naniesionym budynkiem).
• Rzut fundamentów oraz rzut parteru budynku.
• Ostateczna decyzja o pozwoleniu na budowę (lub zgłoszenie budowy).
• Dziennik budowy, w którym geodeta dokona wpisu.

Równie ważny jest wybór geodety. Postaw na sprawdzonego fachowca z dobrymi referencjami, który ma doświadczenie w tyczeniu budynków jednorodzinnych w Twojej okolicy.

Wstępne działania geodety przed przyjazdem na działkę

Zanim geodeta pojawi się na Twojej działce, wykona szereg czynności przygotowawczych. Przede wszystkim dokładnie przeanalizuje dostarczony projekt budowlany, aby zrozumieć geometrię budynku i jego usytuowanie na działce. Następnie, co jest formalnym wymogiem, zgłosi prace geodezyjne w odpowiednim ośrodku dokumentacji geodezyjnej i kartograficznej. To pozwala na legalne prowadzenie pomiarów i dostęp do niezbędnych danych.

Prace geodezyjne w terenie precyzja i trwałość oznaczeń

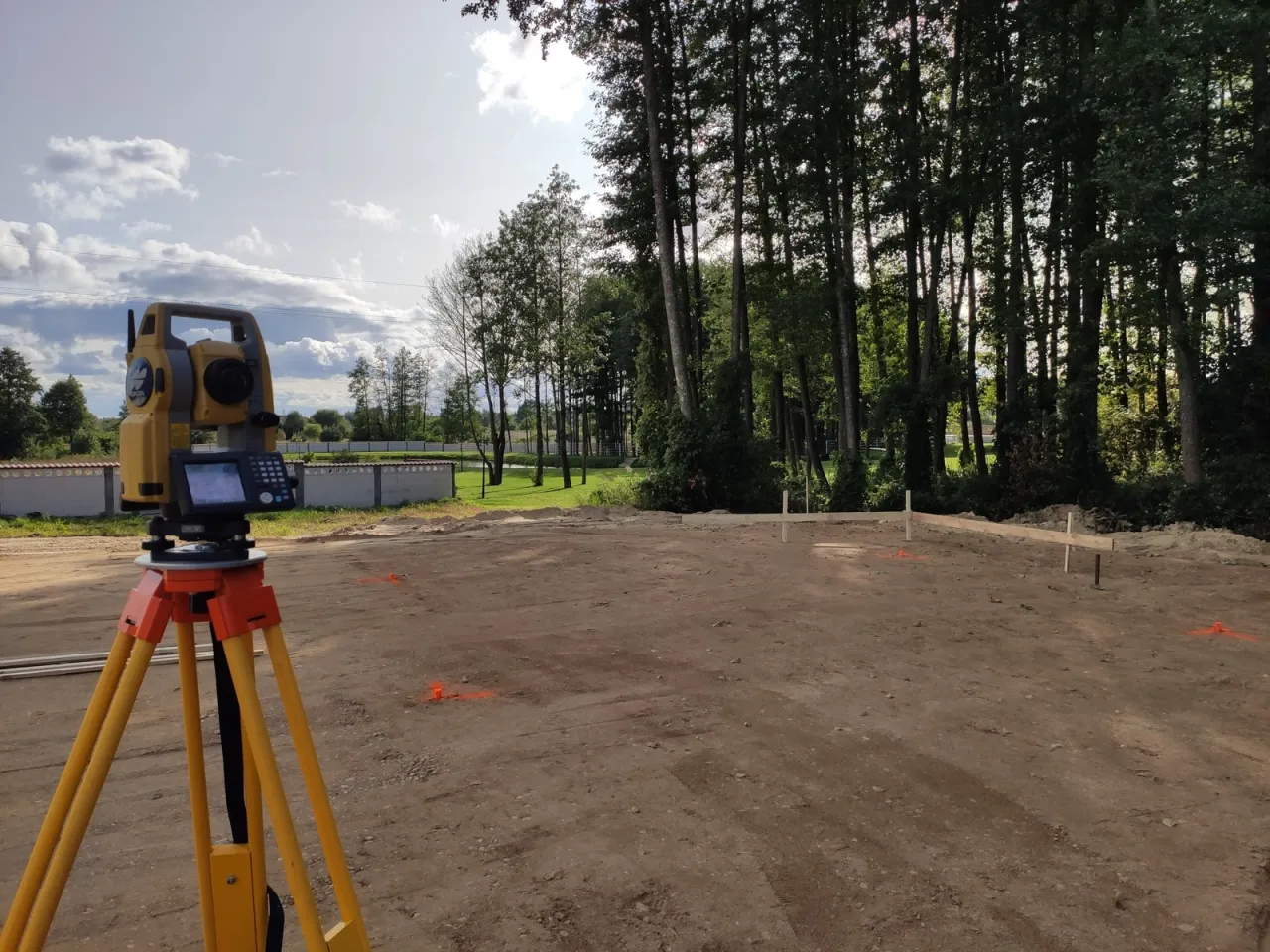

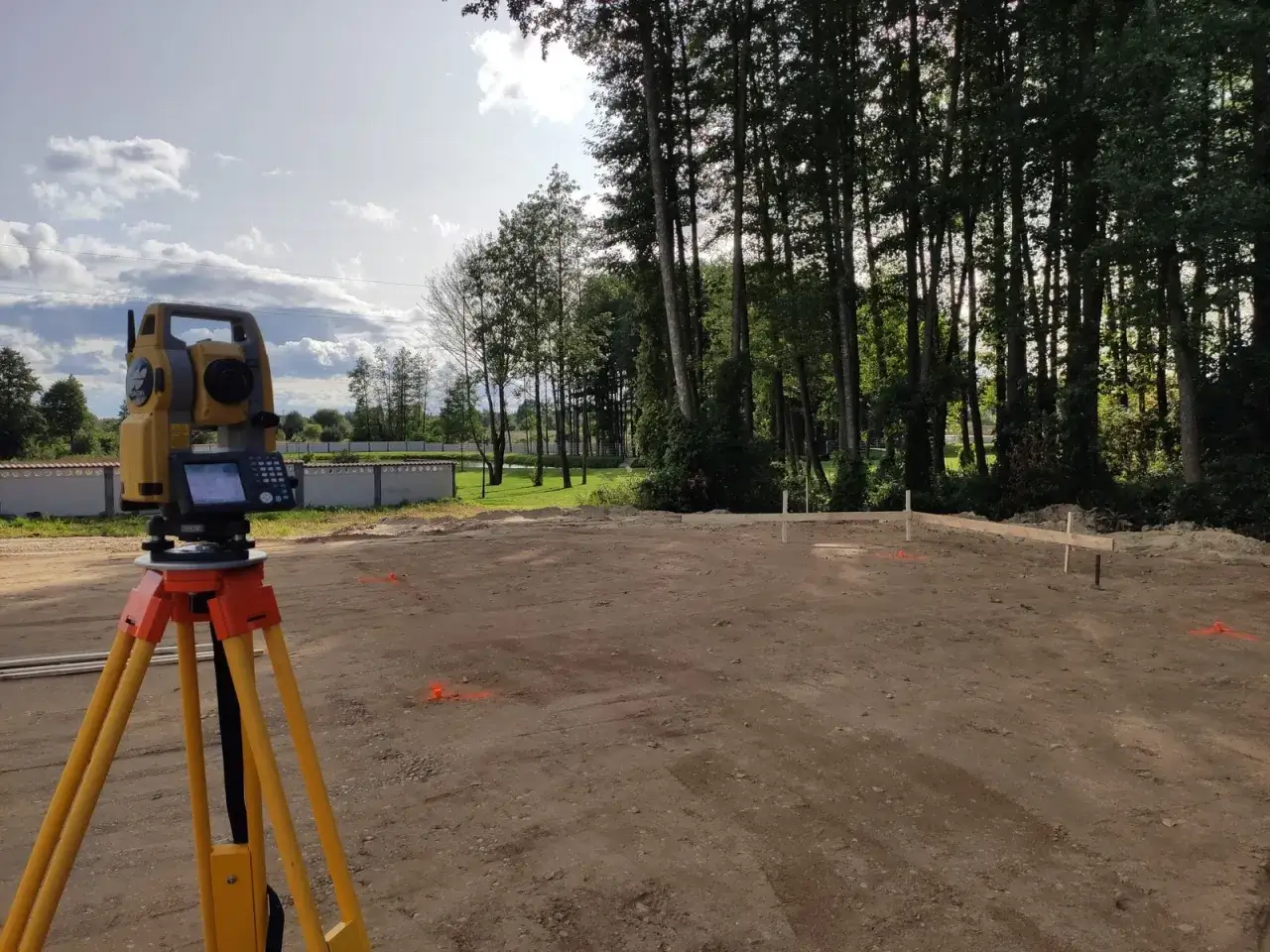

To jest ten moment, na który czekamy geodeta wkracza na plac budowy. Wyposażony w specjalistyczny sprzęt, taki jak tachimetry czy odbiorniki GPS, przystępuje do pracy. Jego zadaniem jest wyznaczenie kluczowych punktów i linii:

• Główne osie konstrukcyjne budynku: To linie, które definiują położenie ścian nośnych. Są one fundamentem dla całej konstrukcji.
• Punkty charakterystyczne: Zazwyczaj są to narożniki budynku, które precyzyjnie określają jego obrys.
• Punkt "zero" budynku (reper): To stały punkt wysokościowy, który będzie odniesieniem dla wszystkich poziomów budowy, np. poziomu posadzki parteru.

Oznaczenia w terenie wykonuje się za pomocą palików drewnianych lub metalowych prętów. Najczęściej stosuje się jednak metodę ław ciesielskich (zwanych też drutowymi). Są to drewniane konstrukcje ustawione poza obrysem przyszłego wykopu, na których za pomocą gwoździ i rozciągniętych sznurków precyzyjnie oznacza się osie budynku. To rozwiązanie jest niezwykle praktyczne, ponieważ zapewnia trwałość oznaczeń nawet po wykonaniu prac ziemnych, co jest kluczowe dla dalszych etapów budowy.

Dokumentacja pozrealizacyjna: szkic tyczenia i wpis do dziennika budowy

Po zakończeniu prac w terenie, rola geodety nie kończy się. Sporządza on dwa kluczowe dokumenty, które są dowodem prawidłowo wykonanej pracy. Pierwszym z nich jest szkic tyczenia to dokument techniczny zawierający rysunek wytyczonych obiektów, dane pomiarowe oraz wyniki kontroli. Oryginał szkicu, podpisany zarówno przez geodetę, jak i kierownika budowy, jest przekazywany inwestorowi w celu dołączenia do dziennika budowy. Drugim, równie ważnym elementem, jest wpis do dziennika budowy. Geodeta dokonuje w nim adnotacji potwierdzającej wykonanie tyczenia, co, jak już wspomniałam, formalnie dokumentuje rozpoczęcie budowy. Te dokumenty to Twoje zabezpieczenie i dowód na zgodność z prawem.

Zrozumieć oznaczenia geodezyjne na placu budowy

Kiedy geodeta zakończy swoją pracę, na placu budowy pojawią się tajemnicze dla laika oznaczenia. Warto wiedzieć, co one oznaczają, aby móc świadomie nadzorować dalsze prace i rozmawiać z ekipą budowlaną.

Osie konstrukcyjne fundament geometrii budynku

Osie konstrukcyjne to nic innego jak linie, które geodeta wyznacza na gruncie, a które stanowią odwzorowanie głównych osi Twojego budynku z projektu. Są one absolutnie kluczowe, ponieważ to właśnie one stanowią podstawę do dalszych prac i definiują precyzyjne położenie ścian nośnych. Każda ściana, każdy element konstrukcyjny będzie odnosił się do tych osi. To fundament, na którym opiera się cała geometria budynku.

Reper punkt odniesienia dla wysokości

Reper, często nazywany punktem "zero" budynku, to stały punkt wysokościowy, który geodeta wyznacza w bezpiecznym miejscu na działce, poza obszarem przyszłych wykopów. Jego znaczenie jest ogromne jest to odniesienie dla wszystkich poziomów budynku, na przykład dla poziomu posadzki parteru czy wysokości okien. Dzięki niemu masz pewność, że wszystkie elementy budynku będą miały prawidłową wysokość, zgodnie z projektem. To gwarancja, że Twój dom nie będzie "krzywy" w pionie.

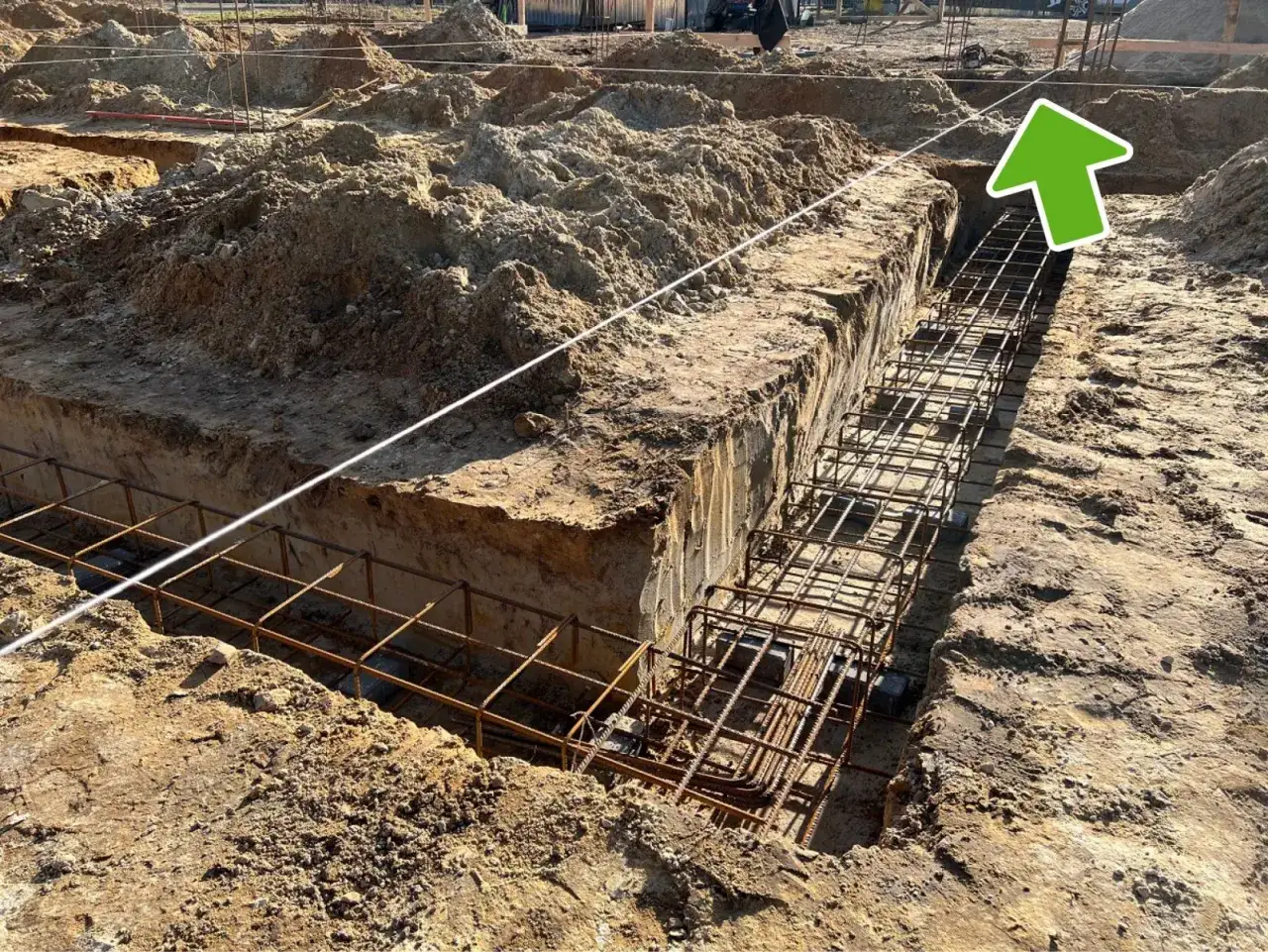

Ławy ciesielskie precyzyjne i trwałe wyznaczenie

Metoda ław ciesielskich (drutowych) to sprawdzony sposób na trwałe i precyzyjne oznaczenie osi budynku. Polega na zbudowaniu drewnianych konstrukcji (takich jak niewielkie kozły) ustawionych poza obrysem przyszłego wykopu. Na tych ławach, za pomocą gwoździ i rozciągniętych sznurków, geodeta precyzyjnie oznacza osie konstrukcyjne. Dlaczego to takie ważne? Ponieważ zapewnia trwałość i precyzję oznaczeń nawet po rozpoczęciu prac ziemnych. Sznurki można zdjąć na czas kopania, a następnie ponownie rozciągnąć, mając pewność, że osie są wciąż w tym samym, prawidłowym miejscu. To rozwiązanie chroni przed przypadkowym zniszczeniem oznaczeń i błędami wykonawczymi.

Koszty i czas trwania geodezyjnego wytyczenia

Jednym z pierwszych pytań, jakie zadają mi inwestorzy, jest zawsze kwestia kosztów i czasu. Rozumiem to doskonale planowanie budżetu i harmonogramu jest kluczowe.

Ile kosztuje wytyczenie budynku w 2026 roku?

Mogę podać orientacyjne koszty geodezyjnego wytyczenia prostego budynku jednorodzinnego. W 2026 roku, na podstawie moich obserwacji rynku, ceny wahają się zazwyczaj od 1200 zł do 1800 zł netto. Pamiętaj jednak, że jest to kwota szacunkowa i może różnić się w zależności od wielu czynników.

Czynniki wpływające na cenę usługi

Ostateczny koszt usługi geodezyjnej nie jest stały i zależy od kilku kluczowych elementów:

• Stopień skomplikowania bryły budynku: Im więcej osi do wyznaczenia, skomplikowane kształty, tym więcej pracy dla geodety, a co za tym idzie wyższa cena.
• Lokalizacja działki: Ceny usług geodezyjnych mogą różnić się w zależności od regionu Polski. W dużych aglomeracjach miejskich często są wyższe.
• Renoma firmy geodezyjnej: Doświadczeni i wysoko cenieni geodeci mogą mieć wyższe stawki, ale często idzie to w parze z gwarancją jakości i terminowości.

Ile czasu zajmuje wytyczenie?

Same prace geodezyjne w terenie, czyli fizyczne wyznaczenie budynku, trwają zazwyczaj od kilku godzin do jednego dnia, w zależności od skomplikowania projektu i warunków terenowych. Jednak cały proces, uwzględniając wstępne przygotowanie dokumentacji przez geodetę (analiza projektu, zgłoszenie prac) oraz sporządzenie dokumentacji pozrealizacyjnej (szkic tyczenia, wpis do dziennika budowy), może zająć od 2 do 3 dni roboczych. Warto to uwzględnić w harmonogramie budowy.

Najczęstsze błędy przy tyczeniu i jak ich unikać

Nawet najlepszy plan może zostać zniweczony przez błędy. W mojej praktyce widziałam wiele sytuacji, gdzie pozornie drobne pomyłki na etapie tyczenia prowadziły do poważnych problemów. Warto być świadomym potencjalnych zagrożeń.

Skutki błędów pomiarowych

Wyobraź sobie, że nawet niewielkie błędy pomiarowe, rzędu kilku centymetrów, mogą mieć katastrofalne skutki. Mogą one doprowadzić do niezgodności z pozwoleniem na budowę, co oznacza konieczność uzyskania kosztownego pozwolenia zamiennego, a w najgorszym wypadku nakazu rozbiórki. Co więcej, mogą spowodować naruszenie minimalnych odległości od granic działki, co z kolei prowadzi do długotrwałych sporów z sąsiadami i konieczności szukania kompromisów, które często wiążą się z dodatkowymi kosztami.

Problemy z interpretacją projektu i granicami działki

Innym częstym problemem jest błędna interpretacja projektu przez geodetę lub, co gorsza, nieprawidłowe określenie granic działki. Zdarza się, że geodeta opiera się na nieaktualnych danych lub pomija kluczowe informacje z projektu. Dlatego tak ważne jest, aby przed przystąpieniem do tyczenia, dokładnie zweryfikować całą dokumentację. Upewnij się, że geodeta ma aktualną mapę do celów projektowych i wszystkie niezbędne rzuty. To Twoja odpowiedzialność, aby dostarczyć mu kompletne i aktualne dane.

Jak zminimalizować ryzyko błędów?

Najlepszym sposobem na zminimalizowanie ryzyka błędów jest wybór rzetelnego i doświadczonego geodety. Nie kieruj się wyłącznie ceną. Poszukaj specjalisty z dobrymi referencjami, który ma ugruntowaną pozycję na rynku i dysponuje nowoczesnym sprzętem. Dobry geodeta nie tylko precyzyjnie wykona pomiary, ale także doradzi i wyjaśni wszelkie wątpliwości. Pamiętaj, że inwestycja w sprawdzonego fachowca na tym etapie to inwestycja w spokój i bezpieczeństwo całej Twojej budowy.

Co po wytyczeniu? Rozpoczęcie prac ziemnych i dalsze etapy

Kiedy geodeta zakończy swoją pracę, a Ty masz już szkic tyczenia i wpis w dzienniku budowy, to znak, że nadszedł czas na kolejny, ekscytujący etap rozpoczęcie prac ziemnych. To właśnie wtedy projekt zaczyna nabierać realnych kształtów.

Wykorzystanie oznaczeń geodezyjnych przez ekipę budowlaną

Wytyczone osie konstrukcyjne, narożniki i reper to dla ekipy budowlanej swoista mapa drogowa. Na ich podstawie wykonawcy odczytują i wykorzystują wszystkie oznaczenia geodezyjne do prawidłowego rozpoczęcia prac ziemnych, a następnie do dalszych etapów budowlanych. Wiedzą dokładnie, gdzie ma powstać wykop pod fundamenty, gdzie mają przebiegać ściany i na jakiej wysokości mają być poszczególne elementy. To klucz do precyzji i zgodności z projektem na każdym etapie.

Ławy ciesielskie jako punkt odniesienia dla wykopu

Wspomniane wcześniej ławy ciesielskie odgrywają tu niezwykle ważną rolę. Służą jako precyzyjne odniesienie do wytyczenia wykopu pod fundamenty. Dzięki nim, nawet po usunięciu wierzchniej warstwy gruntu, ekipa budowlana może w każdej chwili odtworzyć osie budynku, rozciągając sznurki między gwoździami na ławach. To gwarantuje, że wykop będzie miał dokładnie takie wymiary i kształt, jakie przewidziano w projekcie, co jest fundamentem dla stabilności całej konstrukcji.

Przeczytaj również: Dylatacja budynku: Co ile metrów? Ekspert radzi, jak uniknąć pęknięć

Tyczenie a inwentaryzacja powykonawcza nie myl tych pojęć!

Na koniec chciałabym zwrócić uwagę na często mylone pojęcia: tyczenie i inwentaryzacja powykonawcza. Pamiętaj, że tyczenie to przeniesienie projektu na grunt PRZED rozpoczęciem budowy. Natomiast inwentaryzacja powykonawcza to kolejny obowiązkowy etap geodezyjny, który następuje PO zakończeniu budowy. Polega ona na pomiarze faktycznego położenia wszystkich elementów obiektu budowlanego (fundamentów, ścian, przyłączy) i naniesieniu ich na mapę. To dokumentacja stanu rzeczywistego, która jest niezbędna do uzyskania pozwolenia na użytkowanie. Oba etapy są kluczowe, ale pełnią zupełnie inne funkcje w procesie budowy.
